地形測繪有哪些步驟？測繪的收費標準是怎樣的？
文章發布于：2021-01-29 作者：admin 瀏覽次數：次
隨著我國建設發展水平提高，建筑的需求也在不斷的增加,地形圖作為應用在工業、農業、建筑業的基礎圖紙，對于其準確性的要求也在不斷的提高，而地形圖測繪的工作也就變得極其重要，那么地形圖測繪是具體內容和步驟是怎樣的，收費標準又是什么，全成多維接下來為您詳細說明。

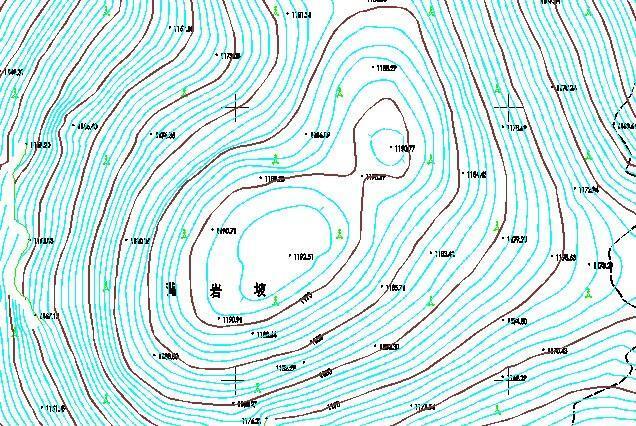

一、地形圖測繪內容
測量控制點的測繪
測量控制點是測繪地形圖和工程測量施工放樣的主要依據，應在地圖上準確表達。各級平面控制點、導線點、繪圖根點和水準點應以顯示點或測量點的位置為符號的幾何中心位置，根據圖式符號的規定。
住宅區及設施的測繪
1.居住區內的各類建筑物、構筑物和主要附屬設施應當準確測量其所在位置的外部輪廓，如實反映建筑物的結構特征；
2.房屋輪廓以墻基外角為依據，按建筑材料和性質分類，并注明層數；1: 500和1: 1000圖紙中的房屋要逐一展示，臨時建筑可以廢棄。
3.當建筑物和圍墻輪廓凸凹圖形小于0.5mm，簡易房屋小于0.6mm2時，可以用直線連接。
4.1: 500比例尺測繪，房子內部天井要區分。
5.測繪墻和網格應分類清楚，選擇得當。城墻根據城市基底的輪廓用比例表示；墻、柵欄和欄桿可以根據它們的持久性、規律性和重要性來選擇。
6.長度大于3毫米、寬度大于1毫米的臺階和室外樓梯應在圖紙上標明。
7.永久閘墩和柱在圖紙上大于1毫米時按比例測量，小于1毫米時測量其中心位置，并用符號表示。當重要橋墩的中心位置無法測量時，應測量并記錄偏心距和偏差方向。
8.對于建筑物突出的懸掛部分，應測量最外側范圍的投影位置，也應測量主要支柱。
9.工業礦山和設施的位置、形狀和性質應在圖紙上準確表達；根據音階，測量其外部輪廓，按照圖式排列符號或音符；未按比例繪制的，應確定其錨點或找到線，并使用非比例符號來表示它。
交通要素測繪
1.道路及其附屬設施的測繪應當準確反映道路的類型和等級以及附屬設施的結構和關系；正確處理道路的交叉關系和其他要素的關系。
2.鐵路軌道、公路、道路交叉口、橋面頂部應標注標高；對于曲線段的鐵路，應測量內軌頂標高；應測量并注入隧道和涵洞的底部標高。
3.公路和其他雙軌道路應按圖紙上的實際寬度和比例表示。圖紙上每隔15 ~ 20毫米標注一次公路技術等級代碼，國道標注國道路線編號。道路和街道根據它們的鋪路材料來劃分適用于水泥、瀝青、礫石、石材或板巖、硬磚、碎石和土路等�；炷�、瀝青、礫石、石頭、磚塊、道碴、土壤等。應在圖紙的路面上標出，路面材料的變化用虛線隔開。
4.鐵路與公路或其他道路平面相交時，不應中斷鐵路標志，而應中斷另一個道路標志；城市道路為立體交叉或高架道路時，應測繪橋梁位置、匝道、綠地；多層重疊，下層被上層覆蓋的部分不得繪制，墩柱應按圖紙要求表示。
5.路堤和路塹的邊界應根據場地寬度繪制，高程應在坡頂和坡腳測量并適當注入。
6.穿過居民區的道路不應中斷，應根據實際位置繪制。高速公路應在兩側劃出圍欄(或圍墻)和出入口，標明高速公路的名稱。應按照圖紙要求表示中間值。城市街道應該是汽車經銷商繪制道路、立交橋、地下通道出入口、隔離帶、環形路、街道花園、人行道、綠化帶。
7.測量橋頭、橋身、橋墩的位置，增加建筑結構。
8.大車路、鄉村路、內部路按比例計量。當圖紙上的寬度小于1毫米時，只測量道路的中線，由路徑符號表示。
水系要素測繪
1 .河流、江河、湖泊、水庫、池塘、泉水、水井等水利設施應當準確測繪并標明，填筑名稱并標明固定流向�？筛鶕枰獪y量注水深度，也可使用等深線或水下輪廓線表示。
2.河流、小溪、湖泊、水庫等的水線。應根據測繪期間的水位確定。當水線與陡坎線的投影距離小于1毫米時，應采用陡坎線符號表示。圖上河流寬度小于0.5mm，圖上溝渠上部寬度小于1mm(圖紙上1: 2000小于0.5mm)，用單線表示。
3.海岸線應以平均高潮跡形成的水陸分界線為基礎。各種干灘應在圖紙上用相應的符號或注釋標明，并適當測量噴射標高。
4.水位高，應根據需要測量和注入測量數據。應測量渠道頂邊和底部的標高；季節性河流的河床高程應進行測量和注入；路堤和大壩應在頂部和坡腳標高處進行測量和灌漿；注射池的頂邊和底標高應在池內測量；應該測量彈簧和井彈簧注水出水口和井平臺標高，并按要求記錄井平臺至水面的深度。
管線要素測繪
1.應準確指示永久電源線和通信線，并測量電桿和電塔的位置。當多條線在同一個桿架上時，只顯示主要的線。城市建設區的電力線和電信線不能連接，但應在電桿上在架子上畫出線條方向。各種線條要清晰連貫。
2.管道的架空、地面和路堤應分別進行實際測量，并用相應的符號表示。并注明傳輸物質的名稱。架空管道直段支架密集時，可適當選擇。地下管線維護井應映射表示。
3.測量污水格柵、消防栓、閥門、水龍頭、接線盒、電話亭、路燈和維修井的中心位置，用符號表示，必要時標明用途。
植被和土壤質量制圖
1.地形圖應正確反映植物的種類特征和分布范圍。應確定耕地和園地的范圍，并配置相應的標志。如果能把大面積分布的植被表達清楚，可以用注釋來解釋；當同一地區種植多種植物時，可根據經濟價值和數量適當選擇，符號配置和土壤符號不應超過三種。
2.種有小麥、雜糧、棉花、煙草、大豆、花生、油菜籽的田地，應配有旱地標志，配有節水灌溉設備的旱地應填有“噴灌”、“滴灌”；應增加經濟作物、油料作物物種名稱；一年幾季種植不同作物的耕地，應以夏季的主要作物為代表。
3.寬度大于lmm的脊線用雙線表示，寬度小于lmm的脊線用單線表示。應在油田區塊測量注入高度。
4.地面有實物的線性符號與地面邊界重合時，可以省略不畫；當它與地面上沒有物理對象的線性符號重合時，地面類別的邊界移動0.2毫米。
5.在地形圖上，當梯田埂的坡度投影寬度大于2mm時，應測量坡腳；當小于2mm時，可測量的注射比較高。當L: 500比例尺地形圖上兩條脊線之間的距離小于10毫米，其他比例尺地形圖上兩條脊線之間的距離較小時，當為5mm或脊高小于基本垂直間距的1/2時，可適當選擇。
邊界和行政要素的測繪
1.該圖應正確反映邊界的類別、等級、位置以及與其他元素的關系。
2.縣(區、旗)及以上應根據勘界協議和有關文件準確繪制，界樁和界標應準確代表幾何位置。鄉級以上國有農業、森林、牧場和自然保護區的界限可以由需要映射。
3.當兩個或兩個以上的級別重合時，應該用更高級別的符號來表示。
二、地形圖測繪的步驟
1.制定詳細且明確的工作計劃，在審批過后確定實施方案；
2.收集整理測定區域的原始和現有資料，根據實際的情況編制系統的地形測量技術方案書；
3.組織相關的專業人員，在創建項目部的同時，設立技術組合質量監督組織；
4.以全面地形測量為目標，詳細準備各種測繪儀器和工具，繪制測量標志；
5.進行控制測量，為節約生產成本，采用臨時地面標志當作圖根點；

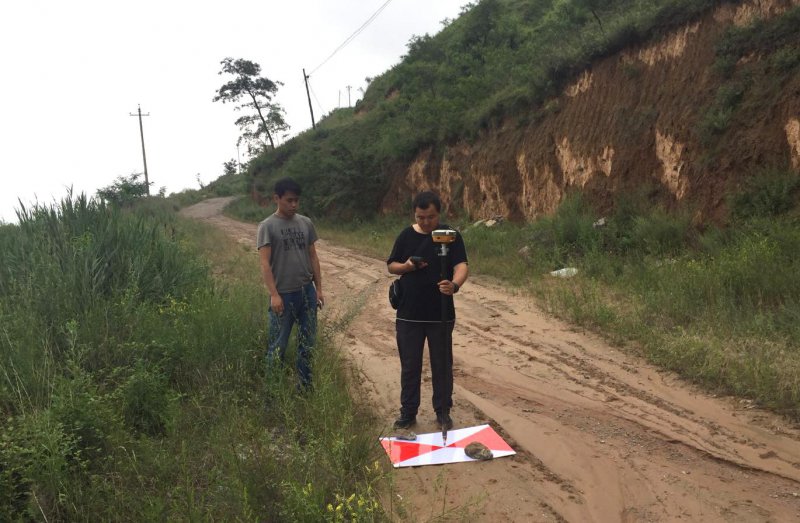

6.野外數據的采集在地形圖的測量中是十分常見的，信息數據包括地形點和地物點的平面位置和高程數據；
7.統一進行行業內的計算機信息數據處理，成圖和資料的整理需要數字化的協助；
8.實施質量監管和驗收工作。
三、地形圖測繪收費標準
得參照當前預算標準，國土資源部的或者地質調查局的都行。根據地質條件和比例尺確定。
1:500地形圖測繪按照《地面測量實物收費》面積10萬平方米以上為0.18-0.25元每平方，10萬平方米一下為0.25-0.38元每平方
按每幅收費的話：1∶1000000： 14141.4 30572.08
1∶500000：10786.9 23858.52
1∶250000： 10490.1 22032.88
1∶100000： 7286.4 14954.13
1∶50000 ： 6264.1 12106.14
1∶25000 ： 5533.86 10061.46
1∶10000 ：5095.6 8673.96
地形圖測繪工作為人們的生產和生活提供便利,為經濟建設奠定有力基礎,為國防建設和民生建設加速助力，他的準確性是極為重要的,所以在選擇測繪公司的時候,建議一定要選擇具有權威性的公司,以上便是關于地形圖測繪的具體內容、步驟和收費標準的詳細內容。
