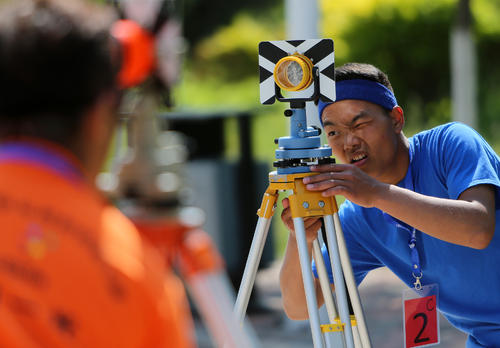

工程測量工具是建筑工程中使用的測量相關工具，可以簡稱為測量儀。使用時有固定的形態,用于再現或提供指定量的一個或多個已知大小的器具, 那么工程測量工具有哪些又有什么作用呢？ 可能很多朋友不太知道，全成地信便給大家科普一下。



　　測定器是實物測定器的簡稱，使用時具有固定的形態，是用于再現或提供定量的已知大小的器具。



　　量規是可以指示大小的座式和上式等長測量工具。 與測量儀相比，具有靈敏度高、精度高、測量力小等優點，其結構復雜。 儀器對環境條件高，一般在計量室使用。




　　建筑測量工具常見的有全站儀、水平儀、激光測量儀、塔尺、錘子、釘子、自涂裝、白線、白灰、標志物筆、彈線盒、棱鏡、鋼卷尺、箱尺、皮尺、5800計算器等。 工程測量儀器是工程建設的計劃設計、施工及經營管理階段進行測量作業所需的各種方向、測距、測角、測量、測量圖及照片測量等方面的儀器。 主要種類如下。



　　經緯儀



　　測量水平角和垂直角的裝置。 由望遠鏡、水平度盤、垂直度盤、基座等部件構成。 根據讀取裝置分為光標經緯儀、光學經緯儀、電子(自動)顯示)經緯儀。 經緯儀廣泛用于控制、地形、施工放樣等測量。 中國經緯儀系列有：DJ07、DJ1、DJ2、DJ6、DJ15、DJ60六種形式“”大地測量經緯儀”、“07、1、2、……”分別是以秒為單位表示這種設備的一個測量水平方向的中誤差)。 經緯儀帶有專用零件時組成：激光經緯儀、斜面經緯儀等。 此外，還有專用的陀螺儀經緯儀、礦山經緯儀、攝影經緯儀等。



　　水平儀



　　利用連通管測量兩點之間微小臺階的儀器。 主要由測深機和控制器組成的觀測系統。 前者以微型馬達為動力，用手寫筆自動跟蹤水位來進行觀測是后者從電子機器零部件通過測深器與沉降點有線連接后，指揮任一沉降點進行動作，用數字編碼管顯示逐次的觀測值。 在良好的條件下，觀測精度可以達到0.05mm左右。 儀器主要用于精密測量建筑物沉降、建筑物安裝及地震預報中的傾斜觀測。



　　測量兩點之間臺階的儀器。 由望遠鏡、水平儀(或補償器)、底座等部件組成。 不同結構：定鏡水平、旋轉水平、微傾斜水平、自動安平水平儀。 水平儀廣泛應用于控制、地形和施工放樣等測量工作。 中國標準的系列標準是DS05、DS1、DS3、DS10、DS20等形式(“DS”表“大地測量水平”、“05、1、3、……”分別測量以毫米為單位表示此類設備的每公里水平的級差中數的偶然誤差)。 達到水平有專用配件時，可以構成激光液位。



　　平板測量儀



　　在地面上人工映射大比例尺地形圖的主要設備。 由瞄準器、平板、支架等零件構成。 通過在瞄準器上附加電磁波測距裝置，能夠使作業更方便且迅速。



　　測距儀



　　使用電磁波載波測距信號測量兩點之間距離的設備。 測量距離為5~20公里的稱為中距離計，測量距離在5公里以內的稱為短距離計。 精度一般是5mm  5ppm，具有小型、輕量、精度高等特點。 六十年代以來，測距儀發展迅速。 生產的雙色精密光電式測距儀的精度達到了0.1mm 、0.1ppm。 電磁波測距儀廣泛用于控制、地形和施工放樣等測量，使外業的作業效率和距離精度倍增。



　　速度計



　　由電子經緯儀、電磁波測距儀、微型計算機、程序模塊、存儲器、自動記錄裝置構成，迅速進行測距、測角、計算、記錄等多功能電子測量儀器。 有一體型和組合型兩種。 一體型電子速度計是各功能部件整體的組合，自動傾斜，顯示角度，自動計算并顯示平距離、臺階、座位具有高自動化水平的增量標記。



    組合式電子速度計，即電子經緯儀、電磁波測距儀、計算機和繪圖設備等分離元件，根據需要進行組合，已有具有高自動化功能和高靈活性。 電子速度計適用于工程測量和大比例尺地形測量。 為建立數字地面模型提供分析數據，將地面測量有自動化的傾向，也可以跟蹤測量港灣工程中的船舶進出港灣的航跡等活動目標。



　　陀螺經緯儀



　　陀螺和經緯儀相結合，測量真正方位角的儀器。 可以在地球上南北緯度75的范圍內使用。 陀螺高速旋轉時，地球的自轉會產生影子聲音響起，其軸向在子午面的兩側往復擺動。 通過觀測，可以確定南北方向。陀螺經緯儀主要用于礦山和隧道地下導線測量的方向性工作。有獨樂的經過儀器微處理器進行控制，自動顯示測量結果，具有較高的測量精度。 激光陀螺傳感器具有精度高、穩定且低成本的特點。



　　激光測量



　　裝有激光發射器的各種測量儀。 這種設備很多，共同點是將氦氖激光與望遠鏡連接，將激光束導入望遠鏡筒，形成視軸重合適。 利用激光束方向性好、輻射角小、亮度高、可見紅色等優點，形成鮮明的準直線，作為定向定位的依據。 大規模建設工程，排水溝廣泛應用于隧道開挖、大型機械安裝、變形觀測等工程測量。



　　常見的激光測量儀有激光準直儀和激光指示器。 兩者結構相近，用于排水溝、隧道和管道工程、大型機械的設置、建筑物的變形觀測。 激光準直精度達到了10-5~10-6。 激光垂線計。 將激光束垂直放置并垂直準直的設備。 高層建筑、煙囪、電梯等施工中的通過垂直定位和此后的傾斜觀察，精度達到0.510-4。 激光經緯儀。 用于施工和設備安裝中的路線、定位和測量的已知角度。 通常在200米以內偏差在1厘米以下。 激光水平。 除了普通水平的功能外，還可以用于準直。 只要自動追蹤受光目標，就可以進行激光水平測量。 激光扁平儀表。



　　垂直光束通過五棱鏡轉換為水平光束的建筑施工用多功能激光測量儀微電機使五棱鏡旋轉，掃描水平光束，給出激光水平面能得到20米以內的精度。 適用于提高施工的滑模平臺、網狀屋面框架的水平控制和大面積混凝土樓板支模、灌溉和抄造作業，精確方便，省力。





　　攝影設備



　　照相機和經緯儀組合的地面攝影測量野外作業用的主要設備。 照相機有物鏡、暗箱、承接框和驗光器。 在承接框上精密的邊框標志。 經緯儀用于測量攝影站和檢查點的坐標，確定主光軸方向。 主要用于地形和非地形的照片測量。






　　測量儀器



　　攝影測量是測量立體像對上同名點的臉部照片平面直角坐標和坐標差(視差)的設備。 觀察系統、軌道系統、面部照片盤、測量系統、照明設定備等部分構成。 有自動坐標記錄裝置的設備，也有直接獲得計算機使用的穿孔帶，自動拍攝測量的像點的圖像的設備。 主要是分析空中三角測量和地面立體照片測量的加密手柄。



　　測量儀器



　　航空攝影測量全能法測量儀器的總稱。 照片測量內業成圖的主要儀器。 其結構原理基于攝影過程的幾何反轉。 投影系統測量由系統、觀察系統和繪圖系統組成。 儀器根據投影方式分為光學投影、機械投影和光學機械投影三種，根據使用范圍分為三種，有專門用于地面立體攝影的途徑緯儀上安裝的儀器也有可以提供航空測量圖和地面攝影圖兩者的全能儀器。



      有限于測量圖的，也有可用于空中三角測量的。 發展趨勢是主機結構趨于簡單，但增加了自動坐標記錄裝置、正交投影裝置、數控繪圖臺等各種外圍設備，擴大了使用范圍，提高了生產效率。 另外，進行分析測量儀器也可以歸屬于全能法測量儀器，由帶反饋系統的高精度立體坐標測量儀器、電子計算機、數控制圖儀、控制臺和對應的軟件組成。



      新型分析測量機可以在線或離線測量，其人機對話的數字照片測量、數據庫、圖解系統用于地籍測量和空中三角測量，可以取得數字地面模型進行斷面圖、地面攝影測量、修正更新地圖等。

          投影機



　　將具有傾斜和地面起伏的中心投影照片轉換為正射圖像圖的攝影測量專用設備。 正射圖像圖具有構圖快、信息豐富、直觀易懂等特點。



　　正投影機一般分為光學投影和電子投影兩種，可以在線或離線工作制作正投影圖像圖。
